Что такое карбон?

Карбон — это не металл и не пластик. Это ткань из углеродных нитей, пропитанная смолой
и застывшая в нужной форме. Отсюда и всё остальное: и характерное плетение «в ёлочку»,
и вес вдвое меньше стали, и цена, из-за которой карбоновый капот стоит как подержанный
автомобиль.

Разберём по порядку: из чего он сделан, почему выглядит именно так, чем кованый карбон
отличается от обычного и как отличить настоящую деталь от плёнки под карбон.

Что такое карбон простыми словами

Карбон — это композит: два разных материала, которые по отдельности работают плохо,
а вместе дают то, чего нет ни у одного из них.

• Углеродное волокно — нити толщиной около 7 микрон, в десять раз тоньше
  человеческого волоса. Они держат нагрузку на растяжение и почти не тянутся.
• Смола (чаще эпоксидная) — связывает нити между собой, держит форму и передаёт
  нагрузку с одной нити на другую.

Волокно без смолы — просто ткань, её можно смять в руке. Смола без волокна — хрупкое
стекло. Вместе они дают материал, который при весе меньше алюминия держит нагрузку
лучше стали.

Правильное полное название — углепластик, или CFRP (carbon fiber reinforced polymer).
«Карбон» — это разговорное сокращение от английского carbon fiber, прижившееся
в автомобильной среде.

Карбон — это металл?

Нет. Это частое заблуждение, и оно понятное: карбон выглядит технологично, звенит
при постукивании и стоит дорого — всё как у чего-то металлического.

Но металла в нём нет вообще. Углеродное волокно — это почти чистый углерод, тот же
химический элемент, что в графите грифеля карандаша и в алмазе. Разница только
в том, как атомы выстроены между собой.

Отсюда и практические следствия, которые отличают карбон от стали и алюминия:

• он не ржавеет — корродировать там нечему;
• он не мнётся: металл при ударе получает вмятину и остаётся целым, карбон
  до определённого предела держится, а потом трескается или расслаивается;
• он не проводит тепло так, как металл, и почти не расширяется при нагреве;
• он не магнитится — магнит к настоящей карбоновой детали не прилипнет.

Из чего состоит карбон и как его делают

Откуда берётся само волокно

Исходное сырьё для большинства углеродных волокон — полиакрилонитрил, синтетический
полимер. Нити из него вытягивают, а затем нагревают почти без доступа кислорода до
температур порядка 1000–1500 °C. Всё лишнее выгорает, остаётся практически чистый
углерод, выстроенный вдоль нити. Именно эта упорядоченность и даёт прочность.

Готовые филаменты собирают в жгуты. Отсюда маркировка, которую вы встретите
в описании деталей:

Чем больше число, тем толще жгут и крупнее видимый рисунок плетения. Это не про
«лучше» или «хуже» — это про внешний вид и про то, как ткань ложится на сложную форму.
На больших панелях вроде капота крупный рисунок 6K смотрится соразмерно, а на мелкой
детали тот же рисунок выглядел бы грубо.

Как из ткани получается деталь

Промышленный способ, по которому делают кузовные детали премиального уровня, —
препрег с автоклавом:

1. Ткань заранее пропитывают смолой в заводских условиях и хранят в холоде — это
   и есть препрег. Пропорция смолы и волокна выдержана точно, а не «на глаз».
2. Ткань укладывают в матрицу слоями, разворачивая каждый слой под своим углом:
   так деталь держит нагрузку во всех направлениях, а не только вдоль нитей.
3. Форму закрывают вакуумным мешком и отправляют в автоклав — печь с давлением,
   где деталь одновременно греется и прессуется.

Давление выдавливает воздух и лишнюю смолу. Именно это отличает заводскую деталь
от кустарной: в дешёвом «мокром» ламинировании внутри остаются пузыри, смолы больше
нормы, и деталь получается тяжелее и слабее при том же внешнем виде.

Количество слоёв и их направление — отдельная инженерная задача. Деталь с одинаковым
рисунком снаружи может быть и лёгкой прочной панелью, и тяжёлой хрупкой копией —
разница внутри, и её не видно.

Как выглядит карбон

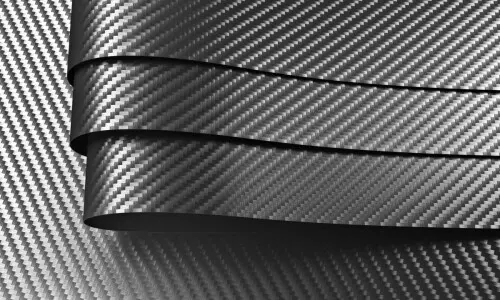

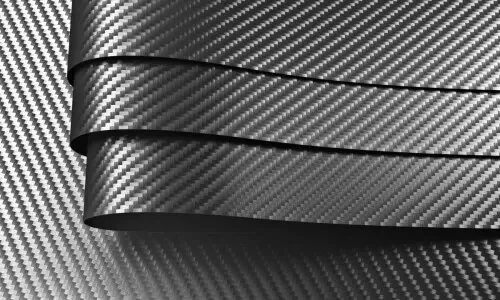

Узнаваемый вид карбону даёт плетение — то, как нити переплетены между собой.

• Саржа 2×2 (twill) — та самая «ёлочка», диагональный шахматный узор. Самый
  популярный вид в автомобильном тюнинге: хорошо ложится на изогнутые поверхности
  и даёт глубокий объёмный рисунок.
• Полотняное (plain) — простая клетка, «шахматка». Выглядит строже и спокойнее,
  хуже тянется на сложных формах.
• Однонаправленное (UD) — нити идут в одну сторону, рисунка как такового нет.
  Применяют там, где важна прочность в конкретном направлении, а не внешний вид.

Поверх плетения идёт лак, и он определяет характер детали: глянец даёт зеркальную
глубину и подчёркивает рисунок, матовое покрытие делает деталь сдержаннее
и ближе к заводскому виду. На тёмных кузовах карбон часто читается только на солнце —
и это нередко именно тот эффект, которого хотят.

Цвет у настоящего карбона всегда чёрный с графитовым отливом: красить его смысла нет,
иначе пропадает всё, ради чего он выбран. Цветные «карбоны» — это стеклоткань или
кевлар с добавлением цветной нити.

Кованый карбон — что это и чем отличается

Кованый карбон (forged carbon) — это тот же углерод и та же смола, но без ткани.
Вместо тканого полотна берут рубленое волокно — короткие пряди, — смешивают со смолой
и прессуют в форме под давлением.

Рисунка плетения у него нет. Вместо него — хаотичный узор, похожий на чёрный мрамор
или на срез камня. Каждая деталь получается неповторимой: два одинаковых узора
физически невозможны.

Чем он интересен на практике:

• сложные формы даются легче — рубленое волокно заполняет геометрию, на которой
  тканое полотно пошло бы складками;
• внешний вид другой по характеру — не техничный, а скорее ювелирный;
• прочность по направлениям равномернее, но пиковая прочность вдоль нити ниже,
  чем у тканого карбона с правильной укладкой.

Выбор между кованым и тканым карбоном — чаще вопрос образа, чем инженерии. Кованый
уместен на акцентных деталях и в интерьере, тканый — на крупных кузовных панелях.

Как отличить настоящий карбон от плёнки

Плёнка «под карбон» и аквапринт стоят в десятки раз дешевле и издалека выглядят
похоже. Отличить можно без инструментов.

• Посмотрите на торец детали. У настоящего карбона на срезе видны слои ткани.
  У плёнки — край пластика, обклеенный сверху, и сама плёнка на кромке подвёрнута
  или обрезана.
• Проследите рисунок на изгибе. Плёнка на выпуклостях растягивается, и клетка
  становится вытянутой. У выложенной ткани рисунок меняется иначе, а на сложных
  формах видны стыки полотен — это нормально и как раз говорит о настоящей ткани.
• Поднимите деталь. Карбоновый капот ощутимо легче штатного — его поднимает
  один человек без усилия.
• Постучите. Карбон отзывается сухим звонким звуком, пластик — глухим.
• Поднесите магнит. К карбону он не прилипнет — но и к пластику под плёнкой тоже,
  так что этот способ отличает карбон только от металла.
• Посмотрите на цену. Карбоновый капот не может стоить как комплект ковриков.
  Если цена выглядит слишком хорошей — это плёнка.

Отдельно стоит сказать: плёнка — не обман сама по себе. Это законный способ изменить
вид машины за разумные деньги. Проблема возникает только там, где плёнку продают
под видом карбона.

Что делают из карбона в автомобиле

• Капот — самая частая карбоновая деталь. Он крупный, тяжёлый в стоке и находится
  высоко над передней осью, поэтому снижение веса здесь заметнее всего.
• Элементы обвеса — сплиттер,
  накладки порогов, диффузор, расширители арок.
  Здесь карбон работает и на вид, и на жёсткость.
• Спойлер и антикрыло — детали, которым важна жёсткость при минимальном весе.
• Корпуса зеркал, решётки, накладки — акцентные детали, которые меняют образ
  машины без вмешательства в кузов.
• Интерьер — накладки на консоль, вставки дверей, рулевое колесо.
• Крыша — редкое и самое осмысленное с инженерной точки зрения решение: снимает
  вес в самой верхней точке автомобиля и понижает центр тяжести.

Подробнее о том, как эти элементы работают вместе и что даёт карбоновый обвес
на практике, — в статье
«Карбоновые обвесы: преимущества, ограничения и реальные сценарии использования».
Как выглядит машина, собранная в карбон целиком, видно на примере
BMW X5M F95 в Black Sapphire с полным 6K-карбоном.

Сколько весит карбон и что это даёт

Плотность готового углепластика — примерно 1,5–1,6 г/см³. Для сравнения: алюминий —
2,7, сталь — около 7,8. При равной жёсткости карбоновая деталь получается легче
стальной примерно вдвое.

На практике это означает вот что. Замена одного штатного капота на карбоновый снимает
с передней оси порядка десяти килограммов. На разгоне вы этого не почувствуете —
десять килограммов на полуторатонной машине не меняют динамику. А вот на отклик руля
в повороте вес, снятый высоко и далеко впереди оси, влияет заметнее, чем те же
килограммы где-нибудь в багажнике.

Честный вывод: на дорожном автомобиле карбон выбирают в первую очередь за внешний вид
и за жёсткость деталей, а снижение веса — приятное следствие, а не главный аргумент.
Обещания «плюс секунда до сотни от карбонового капота» к реальности отношения не имеют.

О чём стоит знать заранее

• Ультрафиолет. Эпоксидная смола со временем желтеет и мутнеет на солнце. Защищает
  лак с UV-фильтром, а в жарком климате — керамика или полиуретановая плёнка сверху.
• Ремонт. Карбон ремонтируется, но это работа не для обычного кузовного сервиса:
  нужны материалы, оснастка и опыт. Глубокая трещина часто означает замену детали.
• Цена. Она складывается не из стоимости ткани, а из оснастки, ручной укладки
  и автоклавного цикла. Поэтому карбоновая деталь на редкую модель дороже той же
  детали на массовую — матрица окупается тиражом.

Коротко: вопросы и ответы

Карбон — это что за материал?
Композит из углеродного волокна и смолы. Волокно держит нагрузку, смола держит форму.
Правильное название — углепластик.

Из чего делают карбон?
Из нитей полиакрилонитрила: их нагревают почти без кислорода до 1000–1500 °C, пока
не останется чистый углерод. Нити собирают в жгуты, ткут полотно, пропитывают смолой
и запекают в форме.

Как выглядит карбон?
Чёрная поверхность с графитовым отливом и объёмным рисунком плетения — чаще всего
диагональной «ёлочкой». У кованого карбона плетения нет, вместо него — узор, похожий
на чёрный мрамор.

Чем 3K отличается от 6K?
Числом нитей в жгуте: 3 000 против 6 000. На прочность это почти не влияет, на вид —
сильно: у 6K рисунок крупнее.

Для чего нужен карбон в автомобиле?
Ради трёх вещей: внешнего вида, жёсткости детали при малом весе и возможности получить
сложную форму, которую в металле пришлось бы штамповать отдельной оснасткой. На дорожной
машине первое обычно важнее двух остальных.

Карбон прочнее стали?
На растяжение — да, при вдвое меньшем весе. Но ведёт себя иначе: сталь мнётся, карбон
до предела держится, а затем трескается.

Карбон ржавеет?
Нет. Ржаветь там нечему. Со временем от солнца может помутнеть лак — это лечится
полировкой и защитным покрытием.

Можно ли отличить карбон от плёнки на глаз?
Да. Смотрите на торец детали: у настоящего карбона на срезе видны слои ткани.
И поднимите деталь — карбон заметно легче.
